LMK3-0.66(BH-0.66) 系列塑壳型干式电流互感器

LMK3-0.66-Ⅰ、Ⅱ(BH-0.66-Ⅰ、Ⅱ)系列电流互感器系塑料外壳装配型产品，规格齐全、外形美观、安装使用方便，应用广泛，其中LMK3-0.66-Ⅰ为方圆孔型，适于电缆或单根母排穿越，LMK3-0.66-Ⅱ卧式方孔型，主要适于母排穿越，亦可穿越多根电缆。适用于额定频率为50Hz或60Hz、额定电压为0.66kV及以下的电力系统中，作电能计量、电流测量等使用。
Alternate Text
Alternate Text

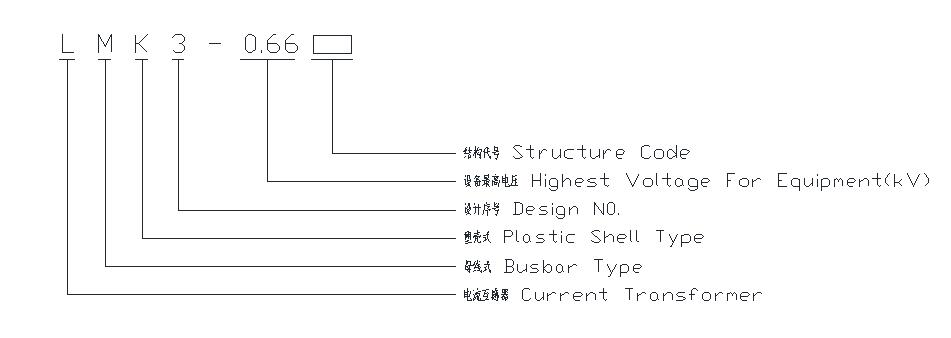

★ 型号含义
★ 主要技术参数

◆ 额定一次电流：15A～6300A；
◆ 额定二次电流：5A、1A；
◆ 额定绝缘水平：0.66/3kV；
◆ 额定频率：50Hz/60Hz；
◆ 产品执行标准:GB 20840.1-2010, GB 20840.2-2014, 符合IEC 61869-1, IEC 61869-2
◆ LMK3-0.66系列电流互感器的技术规格及参数见如下表格：

表1 LMK3-0.66-Ⅰ(BH-0.66-Ⅰ)型电流互感器技术参数

型号Type

20Ⅰ

30Ⅰ

30ⅠB

40Ⅰ

60Ⅰ

80Ⅰ

100Ⅰ

母排规格Bus Bar

15×10/1

30×10/1

30×10/1

40×10/1

60×10/1

80×10/1

100×10/1

电缆孔径Cable Diameter

Φ22

Φ23

Φ23, Φ25

Φ31

Φ45

Φ52

Φ62

准确级Accuracy Class

0.5     1

0.5     1

0.5     1

0.5    1

0.2   0.5

0.2   0.5

0.2   0.5

额定电流比Rated Ratio

额定负荷Rated Burden (VA)

15/5

2.5(5)

2.5(4)

2.5(5)

20/5

2.5(4)

2.5(3)

2.5(4)

25/5,30/5

2.5(3)

2.5(2)

2.5(3)

40/5

2.5(2)

2.5(2)

2.5(2)

50/5,60/5

2.5(2)

2.5

2.5(2)

75/5

2.5

2.5

5

2.5

100/5

2.5     5

2.5

5

2.5

150/5

2.5     5

2.5

5

2.5

2.5

200/5

5      5

5

10

5

5

5

250/5

5      5

5

15

5

5

5

5

300/5

5      5

5

20

5

5

5

5

400/5

5

20

5

5

5

5

500/5

5

20

10

10

10

10

600/5

10

10

10

10

750/5

10

10

10

10

800/5

10

10

10

10

1000/5

10

10

10

1200/5,1250/5

15

15

15

1500/5,2000/5

20

20

20

2500/5

20

20

3000/5

20

额定电流比Rated  Ratio

额定负荷Rated Burden (VA)

15/1,20/1

0.2

0.2

1.0

0.2

25/1

0.2

0.2

1.0

0.2

30/1

0.2

0.2

2.5

0.2

40/1

0.2

0.2

1.0

0.2

50/1

0.5

0.5

1.0

0.5

60/1

0.5

0.5

2.5

0.5

75/1,100/1

2.5

2.5

5.0

2.5

150/1

2.5

2.5

5

2.5

2.5

200/1,250/1

5

5

10

5

5

5

300/1,400/1

5

5

10

5

5

5

500/1,600/1

10

10

10

10

750/1,800/1

10

10

10

10

1000/1,1200/1

10

10

10

1500/1,2000/1

20

20

20

2500/1

20

20

3000/1

20

注：额定容量栏中括号中的数据表示该型号要求的一次电缆穿心匝数

表2 LMK3-0.66-Ⅱ(BH-0.66-Ⅱ)型电流互感器技术参数

型号Type

20Ⅱ,30Ⅱ

30ⅡB

40Ⅱ

50Ⅱ

60Ⅱ

80Ⅱ

100Ⅱ,

130Ⅱ(B)

180Ⅱ

200Ⅱ

铜排规格Bus Bar

20(30)×10

1-2

30×10

1-2

40×10

1-2

50×10

1-2

60×10

1-2

80×10

1-2

100(130)×10

1-2

180×10

1-2

200×10

1-2

准确级Accuracy Class

0.5    1

0.5  1

0.2 0.5

0.2 0.5

0.2 0.5

0.2 0.5

0.2     0.5

0.2  0.5

0.2  0.5

额定电流比Rated  Ratio

额定负荷Rated Burden(VA)

75/5

2.5(2)

2.5

100/5

2.5

2.5

150/5

2.5

2.5

2.5

2.5

200/5

5

5

5

5

5

250/5

5

5

5

5

5

300/5

5

5

5

5

5

5

400/5

5

5

5

5

5

5

5

500/5

5

5

10

10

10

10

10

600/5

5

10

10

10

10

10

10

750/5

10

10

10

10

10

10

10

800/5

10

10

10

10

10

10

10

1000/5

10

10

10

10

10

10

10

1200/5,1250/5

15

15

15

15

15

15

15

1500/5,1600/5

20

20

20

20

20

20

2000/5

20

20

20

20

20

2500/5

20

20

20

20

3000/5

20

20

20

4000/5

20

20

20

5000/5

20

20

6300/5

20

额定电流比Rated Ratio

额定负荷Rated Burden (VA)

15/1,20/1

0.2(2)

0.2(2)

1.0(3)

0.2(2)

25/1

0.2

0.2

1.0(2)

0.2

30/1

0.2

0.2

2.5(2)

0.2

40/1

0.2

0.2

1.0

0.2

50/1

0.5

0.5

1.0

0.5

60/1

0.5

0.5

2.5

0.5

75/1,100/1

2.5

2.5

5.0

2.5

150/1

2.5

2.5

5

2.5

2.5

200/1,250/1

5

5

10

5

5

5

300/1,400/1

5

5

10

5

5

5

500/1,600/1

10

10

10

10

750/1,800/1

10

10

10

10

1000/1,1200/1

10

10

10

1500/1,2000/1

20

20

20

2500/1

20

20

3000/1

20

注：上表为常规技术参数，用户如有特殊要求可与我们协商确定

★ 产品外形及安装尺寸
表3 LMK3-0.66Ⅰ尺寸规格


型号Type

外形尺寸Outline Dimension

窗口尺寸Window Dimension

安装尺寸Installation Dimension

安装方式Installation Method

W

H

D

A

E

Φ

M

N

20Ⅰ

60

80

35

-

-

20

38

60

A、.D 附件

A、Daccessories:

螺丝×2

Cap screws×2

吸盘×2

Disc×2

直条片×2

Vertical bar×2

支片×1

Support chip×1

30Ⅰ

60

80

37

30.5

11

23

32

60

30ⅠB

75

98

43

31.5

11.5

-

42

60

30*30Ⅰ

84

111

53

31

11

-

65

68

40Ⅰ

75

98

40

42

11

31

44

60

50Ⅰ

82

98

40

51

16

37

50

60

60Ⅰ

102

126

40

61.5

21

46

50

60

80Ⅰ

118(125)

138(118)

46(40)

81.5

11(20)

52

50

60

100Ⅰ

145(170)

154(137)

46(40)

102(105)

22(30)

62(60)

50

60

120Ⅰ

190

136

46

126

36

62

50

60

表4 LMK3-0.66Ⅱ尺寸规格


   Dimension尺寸

型号Type

外形尺寸Outline Dimension

窗口尺寸Window Dimension

安装尺寸Installation Dimension

安装方式Installation Method

W

H

D

A

E

M

N

20Ⅱ

48

105

50

22

32

17

60（75）

A/D

30Ⅱ

60

88

36

31

31

34

60（75）

A/D:

30ⅡB

66

98

44

33

31

32

60（75）

40Ⅱ

79

105

46

43

31.5

45

60（75）

50Ⅱ

87

106

46

53

32

52

60（75）

60Ⅱ

102

110

48

62

32

53

60（75）

A/D:

80Ⅱ

122

118

47

82

33

60

60（75）

100Ⅱ

140

122

50

102

33

75

60（75）

A/D:

120Ⅱ

169

154

48

122

52

55

75

130Ⅱ

179

160

48

132

62

60

75

150Ⅱ

200

160

48

153

55

65

75

A/D/E:

180Ⅱ

225

130

50

183

36

140

75

200Ⅱ

248

138

50

203

35

202

75
